Fast steering mirrors à actionnement magnétique

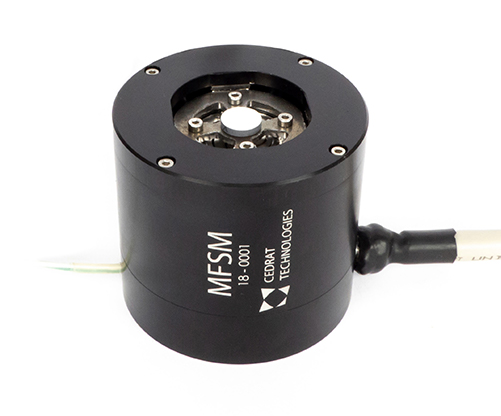

L’optique en espace libre (FSO) pour les communications optiques nécessite de nouveaux miroirs de direction rapides (FSM) compacts, de faible puissance, à course élevée et à large bande passante. Pour répondre à ce besoin, CEDRAT TECHNOLOGIES a développé un miroir de direction rapide à actionnement magnétique appelé M-FSM, qui reprend l’héritage de ses actionneurs MICA™. Ce FSM offre des courses Ryx supérieures à +/- 2° avec une bande passante de 250Hz lors de l’inclinaison d’un miroir de 31mm de diamètre. La puissance demandée est minimisée, ce qui se traduit par un faible échauffement. Des tests de vibration ont été réalisés afin de définir les premières limites et conditions pour que le M-FSM supporte les vibrations externes. Le contrôle en boucle fermée à large bande passante est réalisé à l’aide d’un capteur de courant de Foucault intégré et d’un contrôleur basé sur le retour d’état.
